5000 лева

[LZ1FW]

Носят се слухове, че някой бил пускал чалга по репитрите, друг се уригвал, а трети давал пет хиляди лева за информация кои са първите двама.

Има ли желаещи да споделят тук опит как се прави проста двубандова насочена антена за 144 / 430 MHz и едни други желаещи да си поиграят на лов на лисунгери в София?

Не питам дали има желаещи за петте хиляди лева.

[LZ2HR]

Здравей!
Сещам се за хора с по-голям бюджет .......... а и антенки би трябвало да имат ..
КРС
А авджиите на лисунгери са до теб .
73 и весели празници !

[LZ1FW]

Попитали един мъдрец колко трябва да чакат по-добри времена. А той им отговорил, че ако само чакат ще е дълго. Дочувам, че на тези с по-големия бюджет и имащите антенки не им било до кратковременни и движещи се смущения на наши честоти. Та ако ги чакаме - ще е дълго.

Идеята е да има повече хора с насочени антенки които да могат да локализират посоката към QRM-а на момента. На по-късен етап чрез систематизиране на информацията може и да стане възможно да се определи конкретния източник.

Та ако има някой практически опит за насочени приемни антени, които могат да се повторят лесно от много хора - нека сподели опит. Ако не друго - поне повечко хора могат да се решат да си направят собствена пеленгаторна антена. Дори и да не хванат лисунгер с нея - самото изработване на антената си е вече успех.

[Sergey LZ1AO]

PVC тръби и малко парчета от ролетка
73!

2011-12QSTtapemeasure.pdf

(1.21 MiB) Свалено 644 пъти

[LZ1FW]

Благодаря.
Всичко е ясно, но трябваше да погледна снимката в статията малко увеличена... оказа се по-просто, отколкото ми се стори в началото.
Утре започвам изработката

[LZ3NY]

Преди десетина години имах невероятни спорадични смущения на 144 MHZ. Като изключим шума който идваше от бензиноколонките на близкото OMV, от време на време слушах и някаква телевизия. Не издържах дълго. Изпратих имейл до КРС с прикачен звуков файл от това, което чувам, с молба за съдействие. След няколко дни получих имейл от тях, че мобилната група е открила повреден антенен усилвател на покрива на блока ми, който заради сменено захранване се е превърнал в генератор. Ограничили захранването му и нещата се оправили. След това не съм имал никакви ядове със смущения. Пиша всичко това, защото трябва да имаме доверие на КРС и на хората работещи там. Тяхната работа и помощ, е част от нашия лиценз. Имам им пълно доверие.

73! LZ3NY

[LZ1DJ]

Със същия успех, къде къде с по-малки или същите размери и с добро усилване, могат да се използват лого периодичните антени с 3 до 5 ел. разработени от DL9HCG само с един коаксиал и без дуплексер. За резултати говорете с LZ5QT Спас от Карнобат 0887/712-561. С подобни, но 9 и 11 ел. антени съм участвал и в УКВ контести. Малки размери и с добро усилване видно от прикачения файл, независимо, че не са така остро насочени.
73 успехи !
Ако има мераклии мога да им окажа съдействие, не за 5000 лв. не и за 5 ст.
LZ1DJ Коста 0878/997-442

DL9HCG-Duo-LPDA-Logarithmisch-periodische-Antenne-2014-04.pdf

(342.92 KiB) Свалено 428 пъти

[lz2ht]

Като изключим шума който идваше от бензиноколонките на близкото OMV...

73! LZ3NY

Малко с чувство за хумор
Значи освен да сипват дизел вместо бензин (както ми се случи в едно OMV, но няма да кажа кое за да не му правя реклама ) правят и смущения. Браво на тях
А сега малко по-сериозно - това си е работа за КРС. Дори и да го намерим кой е и ако "посъветваме" попадаме под ударите на едно друго ведомство за саморазправа

[LZ6AJ]

... защото трябва да имаме доверие на КРС и на хората работещи там. Тяхната работа и помощ, е част от нашия лиценз. Имам им пълно доверие ...

подкрепям, споделям ... безусловно !

73,
Любо

[LZ1FW]

Честито Рождество Христово.

Опитвам се да анализирам антената на 144 MHz с MMANA-GAL basic v. 3.0.0.0.31. Нямам опит с програмата.

Моделът би трябвало да изглежда така:

Код за потвърждение: Избери целия код

3 elements Yagi QST Jan 2012
*
145.0
***Wires***
3
0.0,	-0.475,	0.0,	0.0,	0.475,	0.0,	8.000e-04,	-1
-0.14605,	-0.4496,	0.0,	-0.14605,	0.4496,	0.0,	8.000e-04,	-1
0.1016,	-0.5258,	0.0,	0.1016,	0.5258,	0.0,	8.000e-04,	-1
***Source***
1,	0
w1c,	0.0,	1.0
***Load***
0,	0
***Segmentation***
800,	80,	2.0,	2
***G/H/M/R/AzEl/X***
2,	20.0,	0,	50.0,	120,	60,	0.0

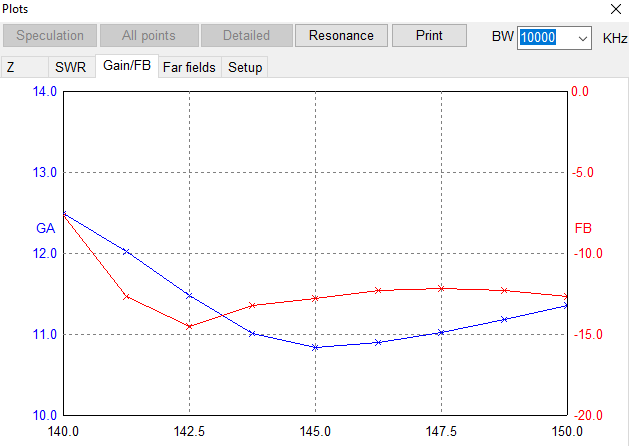

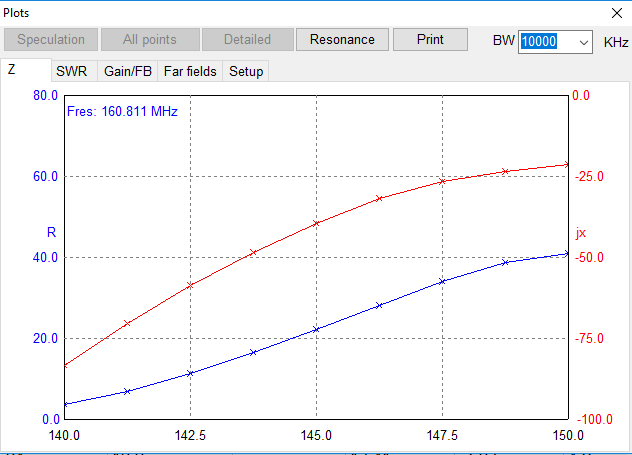

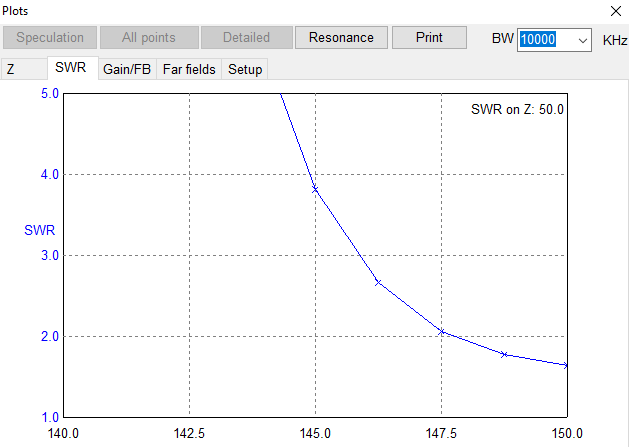

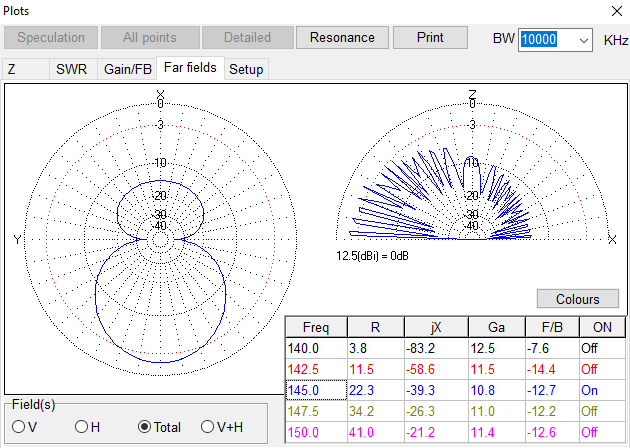

Резултатите обаче не ми харесват.
Някой с опит с MMANA-GAL може ли са каже аз ли бъркам или антената си е такава?





---
PS:
не съм обърнал внимание на нещо важно:
"Импедансът на 144MHz ще е по-малък от 50 ома. Чрез скъсяване на захранващия елемент и добавянe на индуктивна полу-навивка паралелно на точките на захранване, импеданса ще се увеличи до 50 Ома. Индуктивността е направена от плътен проводник #12AWG (диаметър 2.053 милиметра) с дължина 8 инча и половина (215.9 милиметра)."

Сега ще чета как се моделира такава индуктивност в MMANA-GAL.
Голяма играчка е тази програма
