Реших да отворя тази тема за да остане спомен от един експеримент, който беше проведен наскоро от Мен - Тодор (LZ1JER) и Данчо (LZ5DU). На някого може да се стори безсмислен, на други – интересен. Следващите редове са адресирани именно до хората, за които това представлява интерес.
Същността на експеримента е следната: амплитудно модулирана светлина е излъчена от някакво устройство, приета и демодулирана от друго устройство. Предавателя представлява 3 Ватов светодиод, поставен във фокуса на френелова леща, ограничен по ток на ¾ от номиналния и електронен блок изпълняващ функцията на модулатор. Приемникът е съставен от френелова леща, в чийто фокус се намира фотодиод, свързан в подходяща електронна схема. За модулиране на предавателя може да се използва микрофон или произволен източник на аудио сигнал. Демодулирания от приемника аудио сигнал, се подава на нискочестотен усилвател с високоговорител.

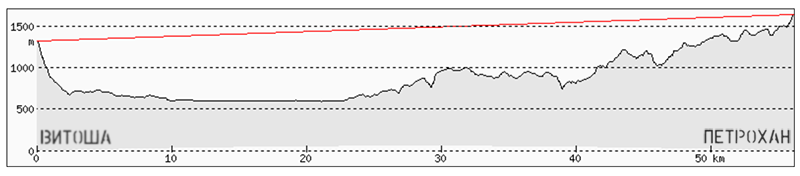

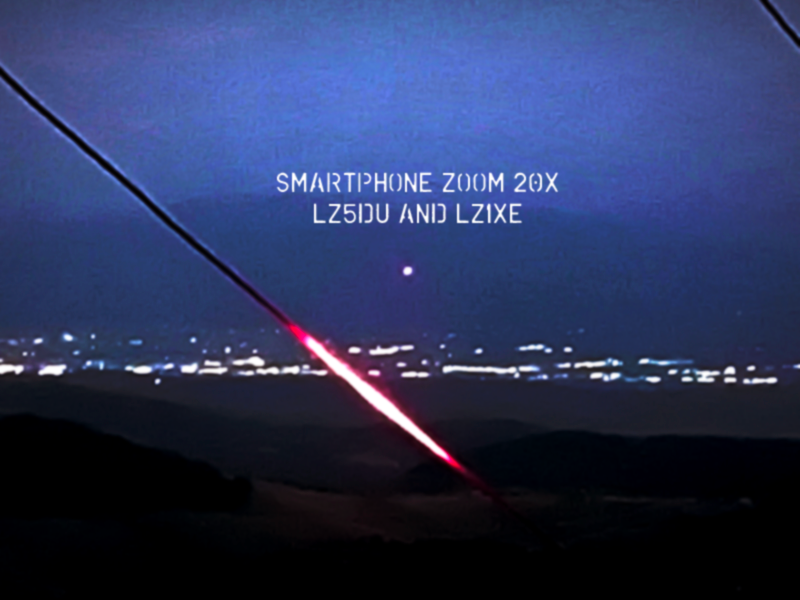

По тази схема беше направена едностранна връзка на разстояние 33км (От телевизионната кула на Витоша, гр. София – до възвишенията над гр. Костинброд – посока Петрохан). Предавателя беше инсталиран на надморска височина 1316м, а приемника на 967м. В този ден, метеорологичните условия не бяха на наша страна, висока влажност и ниска облачност скриваха напълно всичко над 15км, едва забележимо се очертаваха контурите на планината. Грубата настройка на посоката се извърши с компас в предавателната и приемната страна. Нямаше никаква видимост към кореспондента. С настъпване на астрономическия полумрак, видимостта се влоши още повече, изчезнаха дори контурите на планината. Светнаха лампите на население места в софийското поле – ракиено време. Благодарение на връзката, която поддържахме на 432MHz, след известно сканиране във вертикална и хоризонтална посока, Данчо насочи предавателя съвсем точно в моята посока. От нищото, в сумрака изгря червената светлина на предавателя. Завладян от магията, забравих да се обадя по радиото и след няколко секунди червената светлина изчезна... Данчо продължаваше да сканира. Направихме корекция и след първоначалния шок се заех да насочвам приемника. Не след дълго имахме стабилен сигнал и в говорителя прозвуча повиквателния сигнал, следван от TEST (CW). Поради голямата апертура на френеловата леща и собствените шумове на приемника, звукът от предавателя беше примесен със съскане и бръмчене от лампите в далечните села и част от гр. София. Опитах се да направя някакви снимки и видео. Светлините на телевизионната кула така и не се появиха, а така силно разчитахме на тях за ориентир. Развълнувани от успешно проведения експеримент, събрахме техниката и се отправихме към София поддържайки връзка на UHF.

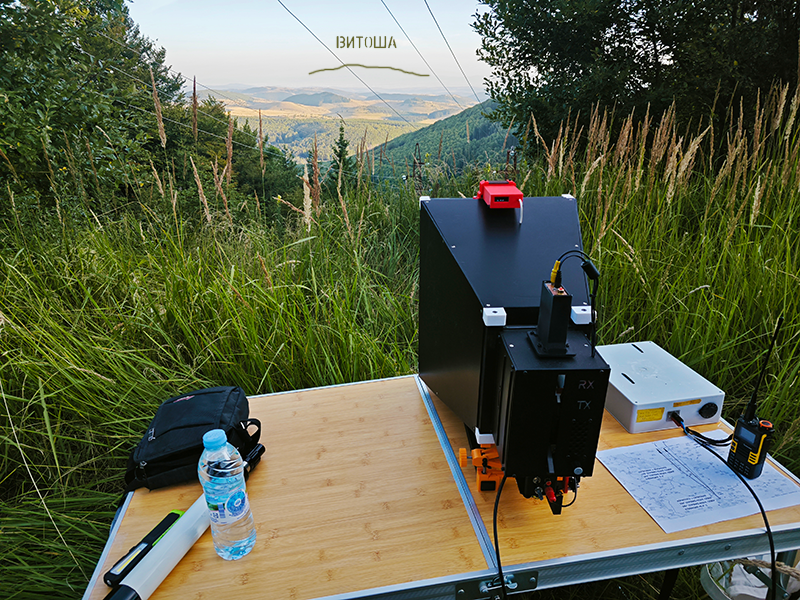

В прикачните файлове се намират схемите на приемника и предавателя, както и няколко снимки за онагледяване. Първото видео е от настоящия експеримент, второто е проба на 4км, а третото е проба с отражение от сграда на 150-200м. Към настоящия момент е проведена и успешна проба с отражение от облаци на височина 3-4км, която не е документирана, но винаги може да се повтори.
Експеримент 2023 33км https://youtu.be/x_8xMEx6iJY?si=jxSZEpSXMMjU1qp8
Експеримент 2023 3,8км https://youtu.be/lv_wRBaMVYk?si=jk20U3m-bRAGcjgq
Експеримент 2020 150+150м https://youtu.be/csNIcQdx-2k?si=ihUAcsfoskn0P9dO
За повече техническа информация посетете сайта на KA7OEI. https://www.modulatedlight.com/optical_ ... index.html Всичко е описано най-подробно. Сайта е на английски, но Гугъл транслейт работи прекрасно напоследък.
Optical Transmitter.pdf- (26.6 KiB) Свалено 540 пъти
- Optical Receiver.pdf
- (28.86 KiB) Свалено 488 пъти
