ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 16 фев 2009, 16:30

Поради незнам каква причина напоследък изчезна форума LZ-HAM, а там имах доста материал за тайнствената радиостанция БРК-1. Понеже търсенето продължава, неупорито и нецеленасочено, както и без някакъв резултат, реших да отворя тук специална тема за добре забравените използвани в БГ (армия) радиостанции от 30-те и 40-те години. Като за начало ще пусна една известна снимка на радиостанция, която съхранява LZ1TA :

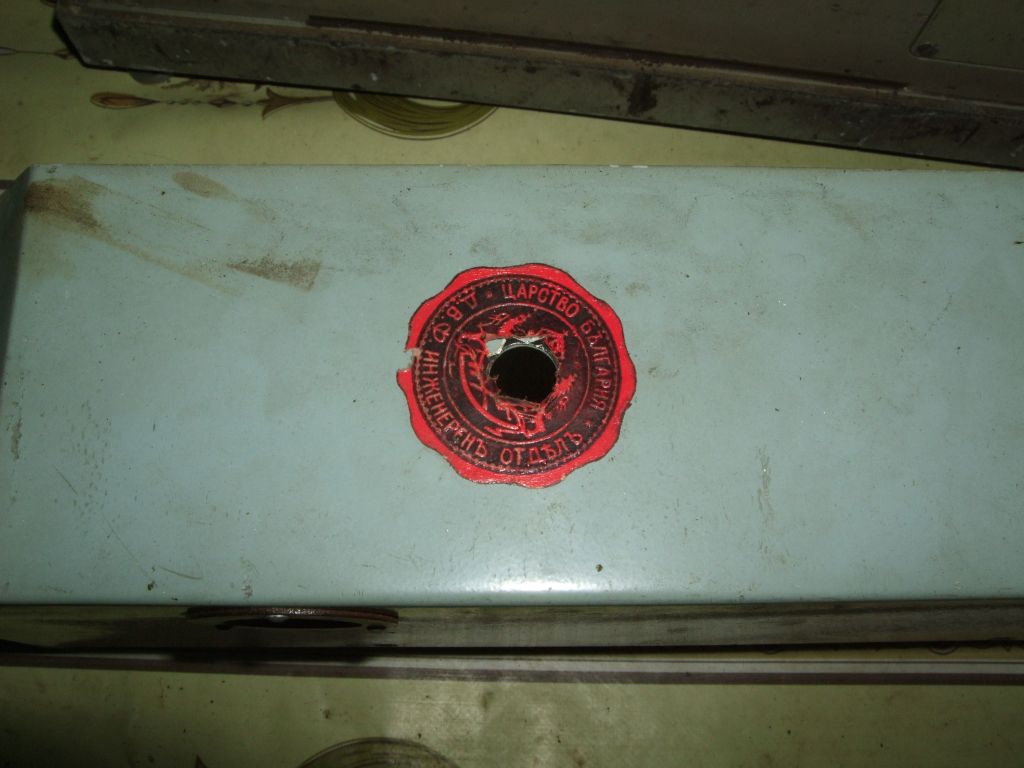

Това е КСТ-38, произведена в Софийска (военно)инженерна фабрика. Абревиатурата "КСТ" - Княз Симеон Търновски.

Идеята е тук да се публикуват сведения, снимки, схеми и описания на български или използвани от БГ армията (и след това от радиолюбителите :twisted: ) радиосредства от ретропоколението.

Що се отнася до БРК-1, нищо конкретно. Напоследък чух, че през далечната 1956г в мазето на ЦРК, под телеграфната зала, се е намирал склад, от който са раздадени по списък радиостанции от този тип и вероятно и други, на радиолюбители от София и прованса...Близки до това събитие май са били бай Димитър Петров(LZ1AF) и Валентин Грозданов. От там нататък съдбата на тези станции се губи във времето и колкото повече то отминава, с него си заминават и хората и спомените им.
Хайде да направим нещо, та тези неща да не останат забравени - иначе навика да забравяме скоро ще сполети и нас самите, нали?

73, LZ1KZ


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 15 ное 2010, 14:51

Ето до къде стигнахме в хода на разследването по историята на Българските военни радиостанции:

"За българските радиостанции
Уважаеми г-н Даскалов,
Благодаря Ви за изпратените снимки. Отдавна търсих снимката на радиоинженера Георги Драгомиров Вълков. Информацията за него е оскъдна. Документацията на Инженерната работилница (1907 г.), преименувана по-късно на Инженерен отдел при Арсенала (1920 г.), Инженерен отдел на Държавната военна фабрика (1924 г., след като започва строителството на Държавната военна фабрика в Казанлък) и накрая Военна инженерно-свързочна фабрика (1939 до 1947 г.).
Този голям българин със свои средства конструира първата носима българса късовълнова радиостанция "Цар Борис ІІІ" (ЦБ ІІІ), произведена в ИО на ДВФ и приета на въоръжение през 1927 г. С развитието на електронно-вакумните лампи инж. Вълков усъвършенства своята радиостанция и са приети образец 1932 и образец 1937 г. Под негово ръководство са разработени вариантите на радиостанция "Княз Симеон Търновски", образец 1938 и 1941 г. заменили радиостанциите "ЦБ ІІІ". Тези станции са били основните радиосредства в тактическите звена на българската армия във войната срещу Германия.
Повече информация можете да намерите в изследването ми "Раддиоподразделенията и радиостанциите на българската войска от 1912 г. до 1955 г.", което се надявам да бъде публикувано във сп. Военноисторически преглед.
Много благодаря за съдействието."


На 04.10.2010г. в Кюстендил се Е състояло представяне на нова книга на г-н Манол Млеченков (известен специалист по история на военните комуникации):

"Военната инженерно-свързочна фабрика 1907-1947"
Вече направих заявка, мога да съдействам ако има желаещи да се снабдят с това четиво.

Междувременно, ако някой притежава "трофейна" военна апаратура от по-старите модели (снета от въоръжение), използвана в БА или в други армии, тук е мястото да споделите - снимки, технически ръководства и т.н..


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 02 ное 2012, 11:54

E айде де...! :D


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz3yy
Мнения: 217
Регистриран на: 28 окт 2006, 21:03

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz3yy » 02 ное 2012, 19:51

.
Последна промяна от lz3yy на 11 яну 2015, 23:31, променено общо 1 път.



lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 09 ное 2012, 23:04

За съжаление е вече късно. Книгата е отпечатана в малък,т.нар. сигнален формат и е раздадена по ведомства и специализирани библиотеки в МО. Имам един екземпляр, понеже съдействах за малко средства (книгата е отпечатана с дарения) от фирмата в която работя. Там обаче схеми на радиостанциите не са дадени, има само снимките на Койчо и скици на устройствата. За съжаление Доцента не се е сетил да упомене от къде са снимките и фактически ги е представил като авторски материал....


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 08 мар 2013, 13:52

Днес имах щастието да се докопам до един Р-311, останал в някакъв забравен от Бога склад и най-неочаквано попаднах на два сандъка с надпис У-104. Отначало се заблудих и помислих че това има нещо общо с руската/съветска Р-104 и тъкмо се зарадвах, когато се оказа, че двата сандъка са празни. След като се огледахме със склададжията, той ми посочи един шкаф, покрай който минавах няколко пъти, но не му обърнах особено внимание, понеже имаше вид на селска радиоуредба. Оказа се че това е У-104 на завод СИГНАЛ - радиостанция явно, тъй като в зипа имаше ГУ-50, най-горния блок беше за настройка на антената и т.н. За първи път виждах такава и много се изненадах - никой от моите познати радиолюбители през 50 годишен стаж в това хоби не ми беше споменавал за това чудо. Съжалявам че не снимах това съоръжение, имах фотоапарат в джоба си, но направо забравих за него заради емоцията с Р-311. Само си спомням че имаше захранване с габарити по-големи от опаковката на руския приемник... Та ако някой може да даде малко историческа информация за него...?

Ето го какво представлява: Изображение


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz1fj
Мнения: 212
Регистриран на: 19 авг 2008, 11:47
Местоположение: Sofia

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1fj » 08 мар 2013, 15:27

Привет, 1KZ!
Работил съм служебно с У-104. Мн. отдавна, но без забравените подробности: това е само предавател до 8 (или 10?) MHz= PA е с 2хГУ 50. По документация мощността му е 90 Вт (може би в.ч. мощността). Анодното напр. на ГУ 50 е 600 В. Без да имам най-горното блокче (предположително съгл. устр-во), в самия РА имаше голяма бобина с променлива индуктивност, а набор от постоянни кондензатори с въздушен диелектрик се превключваше за различните честоти. РА беше по т.нар. "сложна схема" и на практика настройваше всяка антена и подобие на антена без допълнителното съгл. устр-во (практически съм пробвал на различни честоти). Най-долният блок е на токозахранването (там и най-често имаше повреди, особено в един уж як ел. контактор). В блока над него, ако ти е направило впечатление, се виждат четири отвора. Там имаше монтиран спец. самолетен и корабен механичен водонепроницаем и т.н. часовник (не ел.механичен, а чисто механичен, и се навиваше и сверяваше съвсем лесно). В случая на снимката този часовник, така да се каже, "е хванал крилца" - колко му е да отвиеш 4 болта.
Не мога да съм точен, но производството на У-104 е започнало към 1958-59 г. Слушал съм и за някаква партида, изнесена за Испания (Франко си е капиталист с уклон към тоталитаризъм, ама и търговията си е търговия ...). Още една подробност - на повечето предаватели У-104 тонът им е с chirpy, но го подобрявах лесно, като намалявах малко капацитета на прехвърлящия кондензатор от VFO към предусилвателя.
73, друже, от LZ1FJ



lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 08 мар 2013, 16:34

Кирчо, благодаря за поясненията. В интерес на истината снимката е от интернет и няма нищо общо с реалния апарат - там може и да е останал часовника, но не съм обърнал внимание. Това щом е само предавател (има АМ телефония и телеграф) значи Р311 е бил на щат към него - това беше стар склад на ГЗ. Впрочем схемата на У-105 и то с упътване на испански има в сайта на силистренските радиолюбители, така че следите стават повече.
Ако някой се сеща за подобни такива реликви, нека пуска тук информация за тях. Има доста техника произведена в Български предприятия и преди и още повече след преврата на 9.9.1944г. Може и да си мислите че няма да е интересно, но само да видите с какъв интерес гледаха 311-ката моите млади 20-25 годишни колеги - компютърни генийчета.


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 14 мар 2013, 15:14

Гледам че няма много материал за така поставената тема и реших да разширя малко обхвата - нека включим всички , независимо чие производство техники, използвани в армията на Царство България и НРБ, като се ограничим примерно до 70-те години на миналия век.
И понеже стана въпрос за Р-311, поразрових се в неговата история и ето какво открих (за себе си разбира се!)
Това е Р-311, съветско производство:

Р-311 е реплика на немския Mw.E.c :

Схемотехниката можете да сравните на сайта на немеца - http://www.laud.no/ww2/mwec/index.htm . За да е по-ясно - копирана е архитектурата и схемотехниката на немските, по една или друга причина са преработени "творчески" и немските радиолампи - 2Ж27Л е кофти копие на RV2.4P700, 12Ж1Л - на RV12P2000, но тази последната най-качествено е копирана от поляците - ползват я в Р113/Р123 надпис 12Z1L

Досега знаех само за Р-105, реплика на немската Torn.Fu.g ., и Р-104 - на 15 W.S.E. обр.1939г. Ще се опитам да намеря подходящи снимки и ще ги пусна тук.
Последна промяна от lz1kz на 15 мар 2013, 09:28, променено общо 1 път.


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

LZ2AB
Мнения: 139
Регистриран на: 04 май 2009, 16:21

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ2AB » 14 мар 2013, 20:44

Здравей Влади,
преди доста години 1980 и някоя не си спомням точно,
ходихме във Варна и получихме излезли от 'въоръжение'
от ГО 4 бр радиостанции У 103 за радиоклуба. Като гледам снимката на У104
тези бяха същите но бяха боядисани в черно.
Крайното стъпало с 2бр ГУ50,модулатор с 2бр ГУ50,същите бяха
разглобени за части и влязоха в употреба при разработка на нови
радиолюбителски конструкции.Когато ликвидираха радиоклуба
прибрах някои останали само шасита с останали по тях никому
ненужни чаркове които и до днес ми се мотаят на село в гаража.

Успех в издирването LZ2AB



lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 15 мар 2013, 08:09

Малко подробна информация за оригинала и репликата на една от най-използваните радиостанции, у нас известна като Р-105 (до 1950г, не бъркайте с Р-105Д, Р-105М,това са модернизации след 1960 г. там вече схемотехниката е друга!)
Оригиналът - всичко за него тук http://home.online.no/~perchri/Tornfu_g.htm

И съветската реплика Р-105...Д...Изображение.
Така и не откривам снимка на първата Р-105.
Последна промяна от lz1kz на 20 мар 2013, 16:27, променено общо 1 път.


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 15 мар 2013, 09:48

"Майката" на Р-104:

и съвременната Р-104


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

LZ1ZJ
Мнения: 472
Регистриран на: 25 апр 2007, 14:37
Местоположение: София

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1ZJ » 16 мар 2013, 20:16

lz1kz написа:. Това щом е само предавател (има АМ телефония и телеграф) значи Р311 е бил на щат към него
Не Влади, на щат към него беше един уникален български магистрален лампов приемник, пак производство на завод СИГНАЛ,с първа междинна около 200 мхц и много добри кварцови филтри на 1.7 мхц. Не си спомням точното му наименование, но беше страхотно радио.Ряпа да ядат там разните им катрани и вся оставная....



LZ1CY
Мнения: 629
Регистриран на: 30 авг 2006, 11:13
Местоположение: Пловдив

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1CY » 16 мар 2013, 22:19

Към У-104 в мобилен вариант приемника беше Р 311. В Г.З. /гражданска защита/
стационарно използваха У-104 с приемник "Сигнал",българско производство
/за който сигурно става дума по горе/.Все още се среща в някои колекции.
Мисля,че беше с около 17 лампи и първа междинна 40 мхц , пълно копие на
английския Racal RA 17.Помня,през 1970 година един велик началник на един
елитен тогава софийски радиоклуб,беше организирал в началото на януари
късовълново състезание и наградата беше приемник "Сигнал".А в този,същия радиоклуб,
ползваха тогава "секретния" унгарски приемник Р 1250. Няколко години по късно завода
пусна транзисторизирана версия на този Сигнал /на германиеви транзистори/ под
името Р 22,който,за разлика от ламповия си предшественик,не се ползваше с голям
авторитет.
73


LZ1CY

LZ1ZJ
Мнения: 472
Регистриран на: 25 апр 2007, 14:37
Местоположение: София

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1ZJ » 17 мар 2013, 11:01

Да, така беше май...приемник "СИГНАЛ"... 40 мхц е първата му междинна, но имаше много добри кварцови филтри и отлична селективност.



lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 17 мар 2013, 13:20

Буквално никаква информация за този приемник "Сигнал" Ако някой разполага със снимки, нека ги публикува тук!
Иначе за Racal RA-17 колкото искаш!


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

LZ1CY
Мнения: 629
Регистриран на: 30 авг 2006, 11:13
Местоположение: Пловдив

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1CY » 17 мар 2013, 14:51

На първо време виж в колекцията на LZ1FG,
http://www.lz2zk.com/images/photos/522_33.jpg
Външния му вид е малко "очукан",без оригинални
копчета и с изтрити надписи но си личи,че е Сигнал.
Там има и един античен български предавател.
73


LZ1CY

lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 20 мар 2013, 14:58

Браво Ачо! Сега си спомням че съм работил навремето на такъв в радиоклуба, но беше съвсем за кратко. В колекцията видях и други нещица, предизвикващи далечни спомени от безгрижните години, но млъкни сърце... :D

Сега малко история за една радиолампа, която мнозина от нас са държали в ръце, а това означава че са държали в ръцете си една съществена част от Историята на радиото. Това е RV12P2000


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 11 юли 2013, 09:43

НАМЕРИ СЕ!
"БРК" - оказа се наличен екземпляр, притежаван от Сашо, LZ1EA от Бургас. Очакваме снимки и подробни данни.


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

LZ4ZD
Site Admin
Мнения: 380
Регистриран на: 30 авг 2006, 12:30
Местоположение: Шумен
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ4ZD » 11 юли 2013, 11:26

От известно време насам гледам, че в продавалника се продава някаква стара военна радиостанция от 1952-ра година. Може да представлява интерес за някой колекционер:
http://prodavalnik.com/stara-voenna-rad ... -i27302547







LZ1CY
Мнения: 629
Регистриран на: 30 авг 2006, 11:13
Местоположение: Пловдив

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1CY » 11 юли 2013, 13:36

Това е съветски КВ приемник тип КВМ. Съществува и под други имена
и означения, има вариант и на засечник.На 17 батерийни лампи тип 2К2М
и още някоя друга.Беше модерна преработка на мрежови лампи тип 6К7.
До 27 мхц е,но в края на скалата,в "белия" сектор,се слушаше и 28 мхц.
На този екземпляр му липсва токоизправителя и външния му вид не е
много "търговски", за вътрешния се досещам.Много информация за него
в руските сайтове.
73


LZ1CY

LZ4ZD
Site Admin
Мнения: 380
Регистриран на: 30 авг 2006, 12:30
Местоположение: Шумен
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ4ZD » 11 юли 2013, 16:39

И още нещо интересно от LZ2HR:




LZ1CY
Мнения: 629
Регистриран на: 30 авг 2006, 11:13
Местоположение: Пловдив

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1CY » 11 юли 2013, 16:51

LZ1CY написа:На първо време виж в колекцията на LZ1FG.......
.........Там има и един античен български предавател
За тази кутия ставаше въпрос.Преди 27-28 години такова нещо
мина през ръцете ми и след малко реконструиране стана нормален
КВ предавател,който беше подарен на небезизвестен пловдивски
радиолюбител.Все още пазя някъде оригиналната му схема в
доста голям формат,копирана на хелиограф /тогава още нямаше
ксерокси с такъв формат под ръка/.
73


LZ1CY

LZ1TA
Мнения: 5
Регистриран на: 08 авг 2013, 21:56

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1TA » 12 авг 2013, 22:30

Здравейте.Винаги с огромен интерес следя този форум Възхищавам се на неугасващият ентусиазъм Влади.Има какво да покажа и аз-над 40 апаратури.Сега подготвям най интересните от тях.Моят принцип и да покажа само работещи образци.На първо време реставрирам един комплект американски приемник и предавател-100вата свален (спасен) от един ''ЛИБЪРТИ'' преди да бъде нарязан за скраб.Последно плаване 1944 година щастливо избягнал срещите с немските U -та.Целият комплект приемник -предавател се захранва с 24 волта ,като умформерите са разположени между лампите на приемника и предавателя.Вече си усигурих два броя акумолатори БОШ по180Ah.Щом направя първата радиовръзка,ще изпратя и подробни снимки.После и за други антики.



lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 15 авг 2013, 12:49

Койчо, може да ти е смешно, ама защо си мисля че Либърти беше лек бомбардировач и не ми е ясно как се е спасявал от подводници... :D . Да не би да е кораб?

пфффф...намерих го - кораб било... :lol:
http://www.znam.bg/com/action/showArtic ... =671197571 - но все пак това е осъвременен кораб от ВСВ, преоборудван за радиоразузнаване. А този от 1944 какво е представлявал? Може ли малко инфо за него - и как е попаднал при вас в Бургас - да не сте го пленили бе хора?


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz3yy
Мнения: 217
Регистриран на: 28 окт 2006, 21:03

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz3yy » 15 авг 2013, 16:03

.
Последна промяна от lz3yy на 11 яну 2015, 23:18, променено общо 1 път.



LZ1CY
Мнения: 629
Регистриран на: 30 авг 2006, 11:13
Местоположение: Пловдив

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1CY » 15 авг 2013, 17:32

В края на 60-те Тексим са използвали такива кораби.
Били са регистрирани под Панамски флаг за по ефтино на
корабособственика /не само български прийом/. Имах
колеги,работили за Тексим в онова златно време.
73


LZ1CY

LZ1TA
Мнения: 5
Регистриран на: 08 авг 2013, 21:56

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1TA » 16 авг 2013, 23:13

Здравей Влади.Самолетите,така наречените летящи крепости са ''ЛИБЪРЕЙТЪР''.Малко ...история -на20 декември 1943г са засечени в полет по посока от Шкодра с курс към София 60-70 бомбардировача ЛИБЪРЕЙТЪР придружавани от 50 - 60 изтребителя ЛАЙТИНГ .Във въздуха се вдигат Ме 109 от 3/6 изтребителен орляк от Божурище и ДЕВОАТИН от Враждебна.Първият ЛИБЪРЕЙТЪР е свален от подпоручик Никола Начев, който пилотира ДЕВОАТИН .Над Панчарево капитан Димитър Списаревски сваля още един ЛИБЪРЕЙТЪР и само след минути прави въздушен таран на втори.Това са спомени на Джон Макландън родом от щата Джорджия ,който е пилотирал един от свалените от Списаревски ЛИБЪРЕЙТЪРИ.Толкова по въпроса кое е самолет и кое е кораб. През есента на 1999г екипаж от Украйна с капитан Шептицки и шеф механник Коля Козлов , докараха за нарязване за скраб ветерана GINA,построен по документи 1943 г. от серията ЛИБЪРТИ ,най масовите и най бързо строени кораби от Америка предвид големите загуби в северният атлантик.Та агентийската фирма ми разреши да си харесам нещо и така я открих захвърлена в една магазия на бака.Иначе бяха го оборудвали с един предавател КОРВЕТ от който си харесах крайното стъпало/4 ГУ74/.Такава е историята.Не сме го......пленили HI.



lz3yy
Мнения: 217
Регистриран на: 28 окт 2006, 21:03

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz3yy » 19 окт 2013, 22:22

Здравейте,
по молба на баща ми LZ1TA, ще се опитам да кача снимки на една антика, предполагаем участник във Втората Световна Война.
Telefunken As1028 - в отлично състояние вътре и добро външно такова.



Отзад на кутията има възглавница,облечена в кожа ,за да не убива на гърба на свързочника :)
При първа възможност ще снимаме повече.

И понеже не стана номера да вмъкна снимките в поста, ето линковете:
http://lz3yy.snimka.bg/other/old-radio.782206.31803770
http://lz3yy.snimka.bg/other/old-radio.782206.31803773
73, Наско

п.п. В същия албум има снимки и на един ATLAS 215X , който си работи съвсем добре.



LZ1CY
Мнения: 629
Регистриран на: 30 авг 2006, 11:13
Местоположение: Пловдив

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1CY » 20 окт 2013, 00:01

Наско, тази кутия ми е позната под името ГРН-5.Преди 45 години
няколко броя бяха "разчарковани" в радиоклуба. Имаше още и ГРН-80,
първото беше 5 вата а второто 80 вата.
73


LZ1CY

lz3yy
Мнения: 217
Регистриран на: 28 окт 2006, 21:03

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz3yy » 20 окт 2013, 00:37

Бачо Ангеле,
Благодаря за информацията! Аз поразрових из нета и най-близкото което открих е Telefunken SE469A или As1002 за Швейцарската армия.Предполагам второто е някакъв парт номер наТелефункен.
Разликата от нашата е ,че вместо копчето за усилване и превключвателя за вид работа ( горе в дясно на снимката ) има монтиран механичен
часовник.Оказа се ,че Телефункен са снабдявали доста от съюзниците със станции и този парт номер е специфичен според страната за която е предназначена доставката.Иначе това е станция за артилерията ( контрол на огъня ). As1002 я дават 15 Вата на телеграф или 7 Вата на АМ.
Така,че най-вероятно не е по-мощна от това.



LZ1TA
Мнения: 5
Регистриран на: 08 авг 2013, 21:56

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1TA » 22 окт 2013, 22:46

Здравейте.Благодаря на Наско-LZ3YY ,че ми помогна да Ви представя тази антична немска радиостанция,която вероятно се е ползвала от нашата армия иначе нямаше как да попадне при мен.Скоро ще Ви представя и една много рядко срещана радиостанция използвана в ВМФ -АРГОНАВТ.Трябва само да я снимам-а тя си работи съвсем нормално.Относно сниманата от Наско Atlas 215 ,тя малко не се вписва в темата на форума,но какво да направя-тя ми е моята слабост.Независимо от наличието в шака на Кенууди, Айкоми,FT-та и др ,предпочитам да работя с нея.Вярно няма АРУ и на SSB малко трудно се работи на приемане,но пък тя е с обикновенно VFO и това осигурява невероятно чист сигнал при приемане.Ако някой има впечатления за работа с този архаичен трансивер и има желание моля да ги сподели.Относно радиостанцията с която се включих във форума RX-BC652A и TX-BC653A ( от ЛИБЪРТИТО още малко ми остава да го подготвя и ще Ви го представя.



lz1cha
Мнения: 2
Регистриран на: 04 яну 2014, 10:05

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1cha » 13 яну 2014, 22:28

относно Р-104,два варианта:1-ви:Р-104 с западни палчикови лампи,драивер Г-1625:2-ри Р-104М с руски палчикови,драивер 2 броя 6П15П в паралел.Р-104 е коплектован с приемник Р-311 или "СИГНАЛ",Р-104М в сьстава на Р-105В на ГАЗ-66 с приемник Р-22.Натписите на испански са за Куба.Завод СИГНАЛ-Софиа.



LZ1CY
Мнения: 629
Регистриран на: 30 авг 2006, 11:13
Местоположение: Пловдив

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1CY » 13 яну 2014, 23:17

Р 104 е нещо съвсем друго, изглежда става въпрос за
българския предавател У 104.
73


LZ1CY

LZ1WL
Мнения: 7
Регистриран на: 08 май 2009, 19:59

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1WL » 14 яну 2014, 09:00

Или за Р-103 !



lz1cha
Мнения: 2
Регистриран на: 04 яну 2014, 10:05

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1cha » 18 яну 2014, 00:04

не Р а У-104,У-104М,У-105В.ИЗВИНЯВАМ СЕ.



lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 24 апр 2014, 14:00

Малко история, свързана с немският приемник E-52 (Koeln - Кьолн)
http://www.radionic.ru/node/3587


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

LZ1DJ
Мнения: 133
Регистриран на: 15 окт 2009, 11:24
Местоположение: Стара Загора
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1DJ » 24 апр 2014, 22:18

Здрасти Влади,
Когато работих като радист в БГА "Балкан" имахме приемници КВМ, а в МТО службата бяха с У-104. Много добре познавам тази 104-а защото им предложих на шефовете, а по късно и направих рационализирането на VFO-то, което постоянно излъчваше с включване на предаване. Просто манипулацията я прехвърлих в генератора и така спокойно се работеше на ВК. Такава операция беше направена и на предавателите в новооткритата аерогара Ямбол/Безмер/ с радисти Съби Илиев Кованджиев и Матей Марков... Нямаше "квакане" защото с малко закъснение се отпушваха предусилвателя и драйвера 6П15П. Имаше 100 ватов АМ анодно-екранен модулатор с две ГУ-50. А приемник "Сигнал", на времето LZ1DZ Добромир Добрев /SK/беше получил като награда от престижно КВ състезание. Скоро на отпадъци гледах няколко общо взето запазени/поне на външен вид/ станции Р-105Д, естествено със следи от кирка и ми стана тъжно от вида им, но... се ла ви!
С тази статия ти ме върна 44 години назад в младините. Блг. 73 LZ1DJ Коста.



LZ1TA
Мнения: 5
Регистриран на: 08 авг 2013, 21:56

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1TA » 15 окт 2014, 21:34

Здравейте.Забравихте ли темата колеги? Толкова беше интересна.Дайте да я раздвижим.



lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 20 яну 2015, 09:05

Не сме забравили, Койчо! Чакаме нови открития за старата ни история... :D


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 20 яну 2015, 09:20

Връзка в един норвежки сайт, в който има невероятна колекция от оригинални немски радиолампи от времето на Втората световна.

http://www.jogis-roehrenbude.de/Roehren ... _Fassg.htm


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz1kz
Мнения: 299
Регистриран на: 31 авг 2006, 14:24
Местоположение: Казанлък
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz1kz » 17 юни 2015, 11:00

Влади, привет oт LZ1EA-Сашо от Бургас. Най-после намерих време да ти пратя снимки на рядко срещаната станция произвеждана някога в армейския радиотехнически арсенал в БГ БРК-1.
Имам някой оскъдни данни,че тази станция е произвеждана от 1942 до 1944 год. произведени са ограничени количества,най-вече за мобилна комуникация в БГ,особено за военните части в македония. Това е била най-сполучливата и за времето си лека,преносна радиостанция. също така и много икономична. Захранва се със сухи батерии СЕЛ-1,5-2 бр. и БАС-120-анодни 1 бр.
Честотен обхват на приемника и предавателя 3000 килохерца до 5000 килохерца. Има плавна настрйка отделно на предавателя и отделно на приемника. Мощност на предавателя 1 ват. Два изхода за антена: а) от 3 мегахерца до 4,4 мегахерца и б) от 4,4 до5,0 мегахерца
както се вижда на снимките, предавателя е преправен за любителска работа и по-голяма мощност от мен през 1969 год. Приемника също е пренастроен за 7 мегахерца или от 6,8 мегахерца до 7,5 мегахерца. Оригиналната честота беше 468 килохерца,но е пренастроена на 485 килохерца и си вдигна многократно чувствителността. С този применик съм слушал до1972 год. Интересното е че приема много добре SSB. Има много добра чувствителност на CW. С малка антена съм слушал DX-си на времето.Оригинално предавателят беше изработен с две лампи: DL 11- задаващ сцилатор и двоен триод D D D 11-даден паралелно с UA=120 V. Модулацията беше в P1 на D D D 11 през дросел и модулационен ТР. с въгленов микр. който се захранва от отоплително U=1,5 V. Уникалното на предавателя беше, че ВЧ кръговете бяха навити ВЧ сърцевини с форма трансформатор. Имаш вариометър за връзки с АНТ. Имаш напрежение за възстановяване предавателя с немски лампи на "WERMACHT" и крайна RS 242 показана на снимките.
Оригиналното на приемника е че за CW се издърпва напред потенциометъра и се включва втория CW осцилатор.
приемникът е 6-лампов като DF 11- ВЧ усилвател, DCH 11-смесител осцилатор: DF 11,CW осцилатор. Смесването става чрез полето което излъчва CW осцилатора на междинна честота-на нулевото биене. Без галванична връзка.

Това е от мен с което мога да бъда полезен и ще се радвам да качите тази информация, дано да е интересна за любителите на стара военно свързочна апаратура. Съжалявам, че не съм я запазил цялата станция, но тогава бяха други години а и аз бях на 19-20 години! Кой ти е знаел, че след 45 години това ще бъде история.
Помня, че се снабдих с такава станция когато в радиоклуба на Бургас LZ1KRB бяха донесли около 7-8 такива и след време ги намирахме разчарчени на тавана където се помещаваше радиоклуба на Поморие LZ1KPO. Tази беше оцеляла!
С голяма почит към всички любители на сайта за стари радиостанции от LZ1EA.



Това е писмото, което очаквах с нетърпение от доста време. Най-сетне се намери тая прословута станция. Ще видя къде ще сложа снимките, за да може да ги постна и тук.


"Безжичният телеграф не е труден за разбиране. Обикновеният телеграф прилича на много дълга котка. Дърпате опашката в Ню Йорк и тя измяуква в Лос Анджелис. Безжичният е същото нещо, но без котката."
А.Айнщайн

lz2pdm
Мнения: 15
Регистриран на: 29 юни 2015, 10:44
Местоположение: Велико Търново

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz2pdm » 20 юли 2015, 14:06

С нетърпение очаквам снимките!



lz2pdm
Мнения: 15
Регистриран на: 29 юни 2015, 10:44
Местоположение: Велико Търново

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz2pdm » 30 юли 2015, 16:24

Докато чакам снимките, да покажа и аз някоя снимка:
Предаватели
Първата модификация на предавателя У-104
Първата модификация на предавателя У-104
Предавател РСТ-40
Предавател РСТ-40
Предавател Р-25
Предавател Р-25
Приемници
Приемник ПС-4
Приемник ПС-4
Приемник Р-22<br />Приемник Р-22
Приемник Р-22
Приемник Р-22
Приемник Р-23 и захранващ блок
Приемник Р-23 и захранващ блок
Ако има интерес, ще има и други снимки.



LZ3NY
Site Admin
Мнения: 784
Регистриран на: 28 авг 2006, 19:04
Местоположение: Amsterdam, The Netherlands
Контакти:

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ3NY » 30 юли 2015, 17:33

Р23/Р25 в комплект ли се казваше "Бреза", или само Р23?
Забравил съм ги.

73! Митко
LZ3NY


Value has a value only if its value is valued.

lz2pdm
Мнения: 15
Регистриран на: 29 юни 2015, 10:44
Местоположение: Велико Търново

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz2pdm » 28 сеп 2015, 16:18

Една рядко срещана модификация на Р-104. Предавателят е с ГУ-15. Има и друти разлики с Р-104М, ако се загледате в снимките.
Прикачени файлове
Р-104 РДС - 1.JPG



LZ1XB
Мнения: 29
Регистриран на: 10 окт 2012, 11:23
Местоположение: София

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1XB » 29 сеп 2015, 03:02

Тук има много сериозен списък с руски радиостанции, от антики от ВОВ до цифровите "Акведукти", които стоят на новите КЩМ-149 и на Т-14 «Армата»

Приятно гледане и четене:

http://www.cqham.ru/trx/index.html


AnyTone AT–5555N Tx/Rx:25800 – 30105 KHz @ 30W
Yaesu VX–6E Rx:0,5 – 998,9 MHz Tx:144 – 146; 430 – 440 MHz @ 5W

lz2pdm
Мнения: 15
Регистриран на: 29 юни 2015, 10:44
Местоположение: Велико Търново

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz2pdm » 29 сеп 2015, 09:34

LZ1XAD написа:Тук има много сериозен списък с руски радиостанции, от антики от ВОВ до цифровите "Акведукти", които стоят на новите КЩМ-149 и на Т-14 «Армата»

Приятно гледане и четене:

http://www.cqham.ru/trx/index.html
Антиките - т-е- тези до края на войната и малко след това ги няма. Статията за Р-104 е сбъркана изцяло, за Р-104М е с коректна информация. Някои от другите статии са непълни. Описанията са добри за начално запознавана с руската военна техника от 50-те години насетне.



LZ1XB
Мнения: 29
Регистриран на: 10 окт 2012, 11:23
Местоположение: София

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от LZ1XB » 29 сеп 2015, 12:10

Статиите все пак са писани от любители. Антиките от ВСВ/ВОВ са в раздела "На чëм работали наши деды", интересен е този сайт и много обширен.


AnyTone AT–5555N Tx/Rx:25800 – 30105 KHz @ 30W
Yaesu VX–6E Rx:0,5 – 998,9 MHz Tx:144 – 146; 430 – 440 MHz @ 5W

lz2pdm
Мнения: 15
Регистриран на: 29 юни 2015, 10:44
Местоположение: Велико Търново

Re: ЗАБРАВЕНИТЕ БЪЛГАРСКИ ВОЕННИ РАДИОСТАНЦИИ

Мнение от lz2pdm » 02 окт 2015, 12:05

Telefunken SE400 Bs1 образец 1936г., поръчка за българската армия. Има някои проблеми по него, но за сега реставрацията се движи успешно. Търся липсващите копчета, антенен куплунг и захранващ блок.
Прикачени файлове
Telefunken SE400 Bs1 36 - 19.JPG
Telefunken SE400 Bs1 36 - 17.JPG
Telefunken SE400 Bs1 36 - 2.JPG
Telefunken SE400 Bs1 36 - 1.JPG



Отговори
